90 Degree Weld x Weld Elbow, 316L SS
90 Degree Weld x Weld Elbow made from 316L Stainless Steel.
This VNE MaxPure ASME BPE Compliant Bio-Pharm Fitting is available with the following finishes:
- 20Ra Mechanically Polished Inside Surface with a Mill Finished Outside Surface, SFF1 (PC)
- 20Ra Mechanically Polished Inside Surface with a 32Ra Mechanically Polished Outside Surface, SFF1 (PL)
- 15Ra Mechanically Polished & Electropolished Inside Surface with a Mill Finished Outside Surface, SFF4 (PD)
- 15Ra Mechanically Polished & Electropolished Inside Surface with a 32Ra Mechanically Polished Outside Surface, SFF4 (PM)

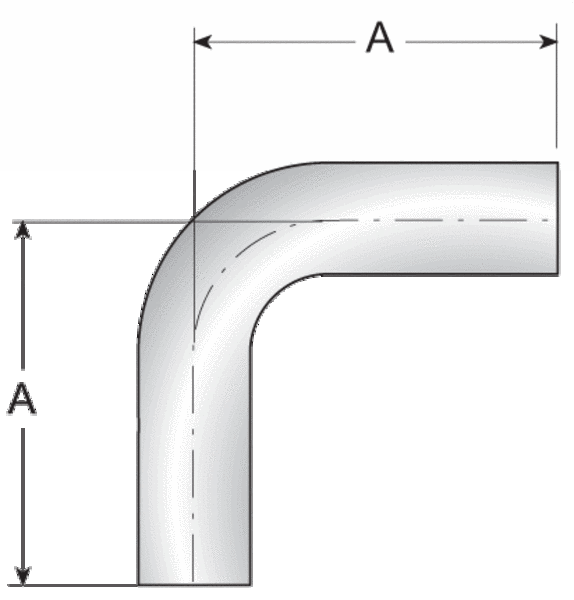

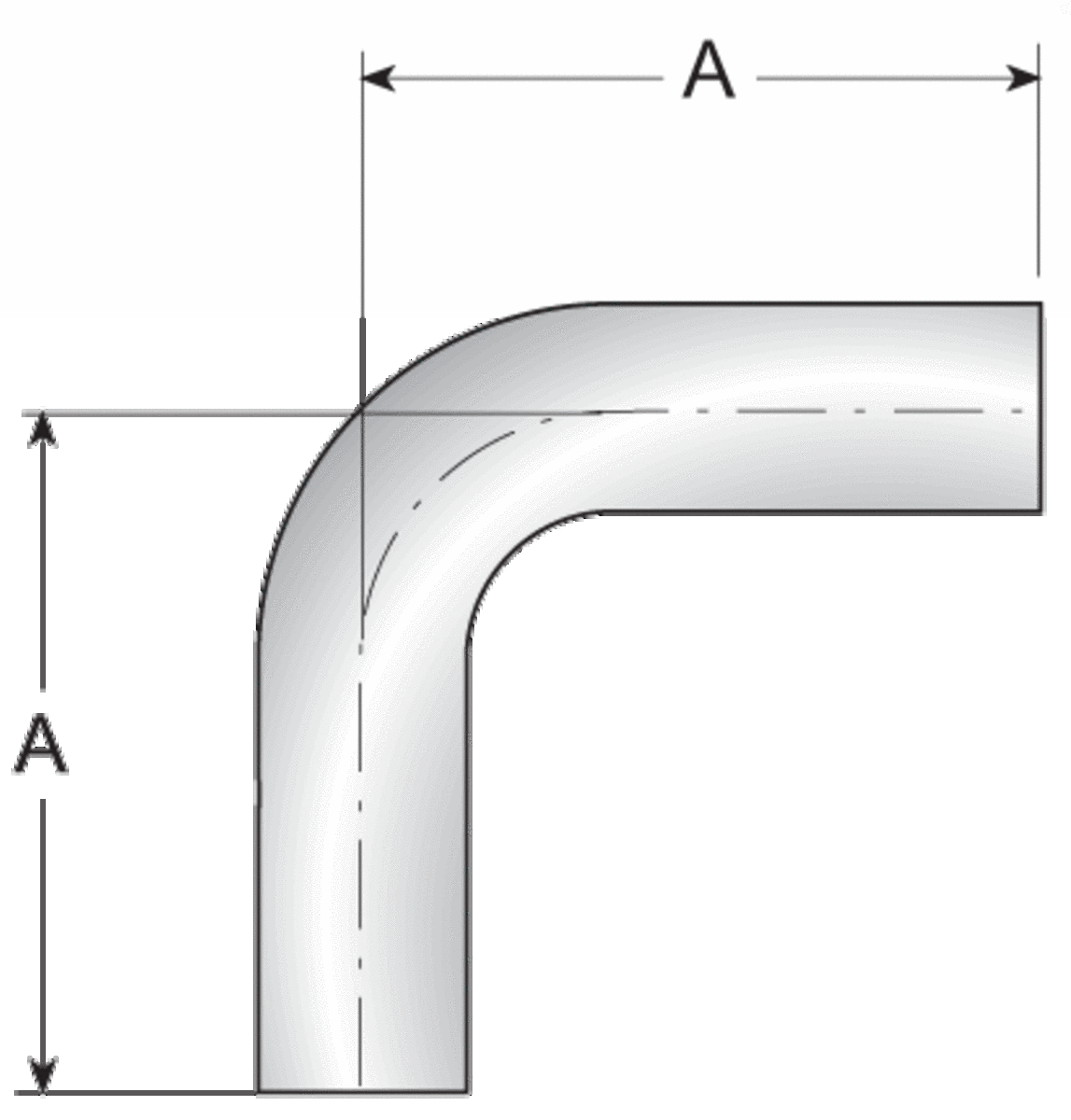

Ordering Code | Nominal Size(in.) | A (in.) | A (mm) |
---|---|---|---|
TE2S6L.25-.. | 1/4 | 2.625in. | 66.7mm |
TE2S6L.375-.. | 3/8 | 2.625in. | 66.7mm |
TE2S6L.5-.. | 1/2 | 3.000in. | 76.2mm |
TE2S6L.75-.. | 3/4 | 3.000in. | 76.2mm |
TE2S6L1.0-.. | 1 | 3.000in. | 76.2mm |
TE2S6L1.5-.. | 1 1/2 | 3.750in. | 95.3mm |
TE2S6L2.0-.. | 2 | 4.750in. | 120.7mm |
TE2S6L2.5-.. | 2 1/2 | 5.500in. | 139.7mm |
TE2S6L3.0-.. | 3 | 6.250in. | 158.8mm |
TE2S6L4.0-.. | 4 | 8.000in. | 203.2mm |
TE2S6L6.0-.. | 6 | 11.500in. | 292.1mm |
